正如上一篇文章所展示的那樣，EMI/ RFI可能會對電源噪聲測量造成嚴重破壞，在相同的情況下，我們也應始終注意示波器探頭的某些特性;即10X衰減探頭，通常新示波器都標配這種探頭，當使用10X衰減探頭而不是帶微夾鉗前端的BNC探頭時，我們會得到什么樣的測量結果？

圖1是這些測量的示例，我們使用力科HDO8108A示波器進行這些測量，10X衰減探頭是力科的PP023 500MHz無源探頭。HDO8108A足夠智能，可以自動檢測10X探頭何時連接到其中一個模擬輸入通道，其顯示的是探頭前端的電壓。兩個波形都使用相同的20mV / div刻度。

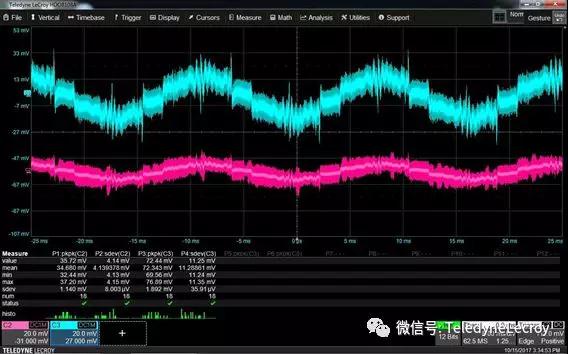

圖1 使用10X衰減探頭（上部）和BNC探頭（底部）捕獲的信號波形顯示不同的噪聲水平

如圖1所示，兩個波形中的噪聲拾取量相當，在前端打開的情況下，探頭對電場更敏感， 10X探頭測量到72 mV pk-pk和11 mV RMS，而同軸探頭測量到36 mV pk-pk和4.2 mV RMS。

圖2是相同的測量，但前端短接在一起時的狀況，在這種情況下，探頭對磁場更敏感，然而，兩條波形的噪聲分量還是相當，這次，10X探頭測得33 mV pk-pk和1.6 mV RMS; 同軸電纜探頭測得24 mV pk-pk和1.2 mV RMS。

正如上一篇文章中對RF干擾的分析一樣，我們了解了這些測量中的噪聲源（人造RF，可能是附近設備中有缺陷的時鐘）解決RF干擾問題的方法是從DUT到示波器外殼的正確屏蔽。

圖3顯示了應用適當屏蔽并在探頭尖端短路的情況下進行測量的結果，正如所預想的那樣，就像在RF干擾實驗中一樣，BNC探頭的信號幾乎沒有噪聲。

然而，10X探頭就完全不一樣了，請注意，這些波形以相同的10 mV / div刻度顯示，但10X探頭的噪聲是BNC探頭噪聲的10倍，原因是兩個探頭在示波器的放大器中看到相同的噪聲，但它在10X探頭前端反射了10倍。

這些例子表明，如果你使用任何類型的10X衰減探頭，并且正在探測示波器底噪或其附近的低電平信號，那么已經有效地放棄了10倍的信號，引入相同數量的噪聲，可以預期信噪比（SNR）會降低20 dB。

這個測試示例再次證明，使用任何類型的10X衰減探頭，SNR將降低20 dB。在某些情況下，使用10X探頭可以很好的完成測試。但不適用于低電平信號，也不適用于示波器噪聲基底附近的任何小信號的測試。
