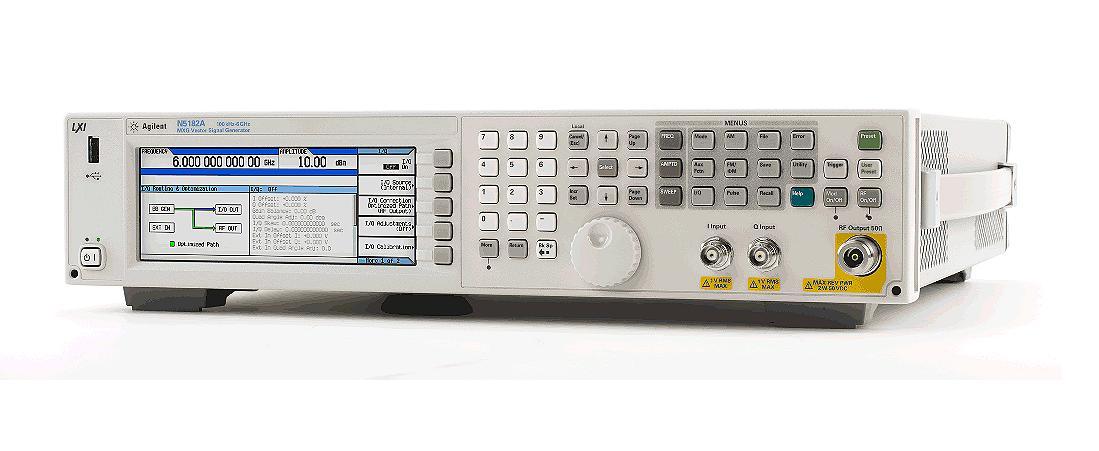

矢量信號發生器PXI和AXle參考解決方案

是德科技的矢量信號發生器參考解決方案是經過驗證的測試系統，可以讓用戶更快速地評測用于特定應用的測試配置。旨在針對特定應用幫助客戶解決最重要的測試問題，該參考解決方案為構建測試系統提供了一個方便的起點，它包括:

-  硬件配置，包括PX、AXle或臺式儀器。

-  應用軟件，例如89600VSA、 Signal、Studio等等。

-  開放源編程命令，用于執行特定測試以及提高測試速度和吞吐量。

使用 Keysight M97xA PXIe矢量網絡分析儀、M9381 A PXIe矢量信號發生器和M9391 A PXIe量信號分析儀以及測量應用軟件進行功率放大器測試RFPA/FEM表征和測試

參考解決方案能夠快速、全面地表征PAD器件等新一代功率放大器模塊，包括S參數、解調、功率、鄰道功率和諧波失真測量。 Keysight N77614b Signal Studio功率放大器測試軟件能夠?qū)嵤?shù)字預失真和包絡追蹤矢量信號發生器生成及分析。

-  快速伺服環路收斂:<3ms

-  快速ACPR測量:<500μs

-  快速全雙端口S參數測量:28-33ms，401點

-  快速DPD開環測量:<70ms，標稱值
