高壓光纖光隔離探頭
型號：HVFO108
高壓光纖光隔離探頭
150 MHz帶寬
35 kV共模額定電壓
碳化硅適用
出色的噪聲和抑制
140 dB共模抑制比
低環路電感
低衰減
與傳統的HV差分探頭相比，減少了DUT負載，具有更好的脈沖響應
+/- 1V至+/- 40V的可選檔
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
碳化硅適用
全新HVFO108具有150 MHz的帶寬，非常適合設計硅和碳化硅器件的設備研究工程師以及結合了碳化硅器件的系統開發工程師。

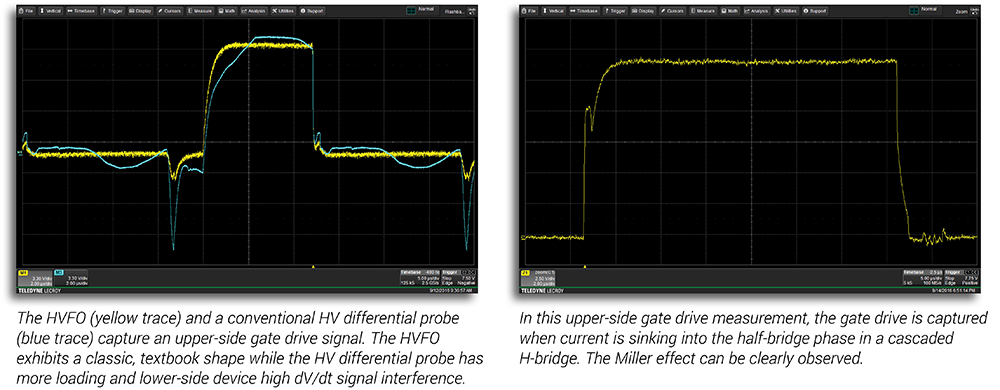

上側柵極驅動信號測量
HVFO108真實地再現了上側柵極驅動信號，而沒有負載和失真，從而可以清晰地看到米勒效應。任何具有高尖端電容與CGE或CGS并聯，和/或與柵極驅動阻抗串聯的高阻抗和大環路電感的常規HV差分探頭在最佳情況下將加載柵極驅動信號或拾取干擾，并最嚴重地導致電路故障。HVFO108在這些測量中表現更好。

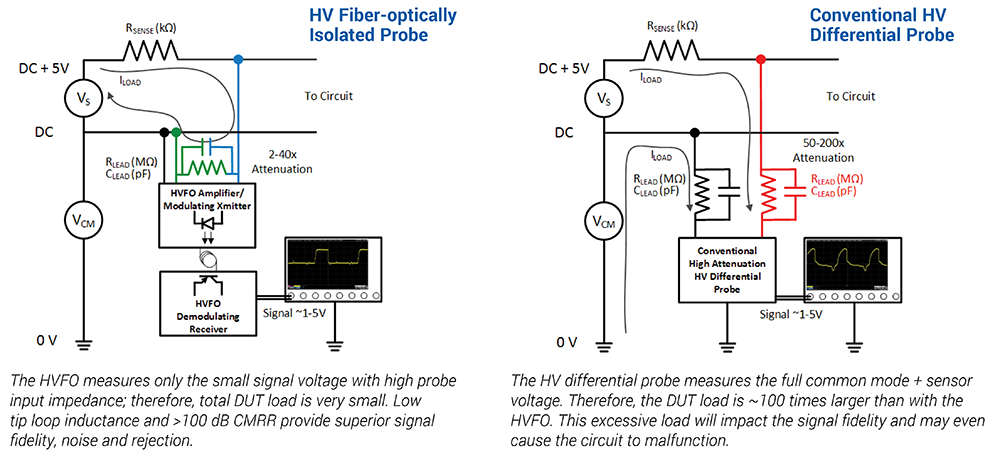

浮動控制或傳感器信號測量
HVFO108僅測量其高阻抗輸入引線上的低壓傳感器電壓。被測設備（DUT）的總負載很小。此外，低引線環路電感，> 100dB CMRR和低衰減可提供出色的信號保真度，噪聲和抑制性能。
EMC，EFT，ESD和RF抗擾度測試和系統優化
可以以高信號保真度采集高電壓或存在EMC干擾信號的交流和直流傳感器信號，并將其正確關聯到電路和控制活動中。

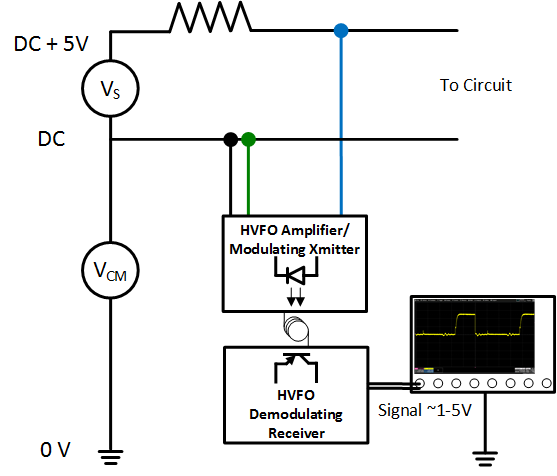

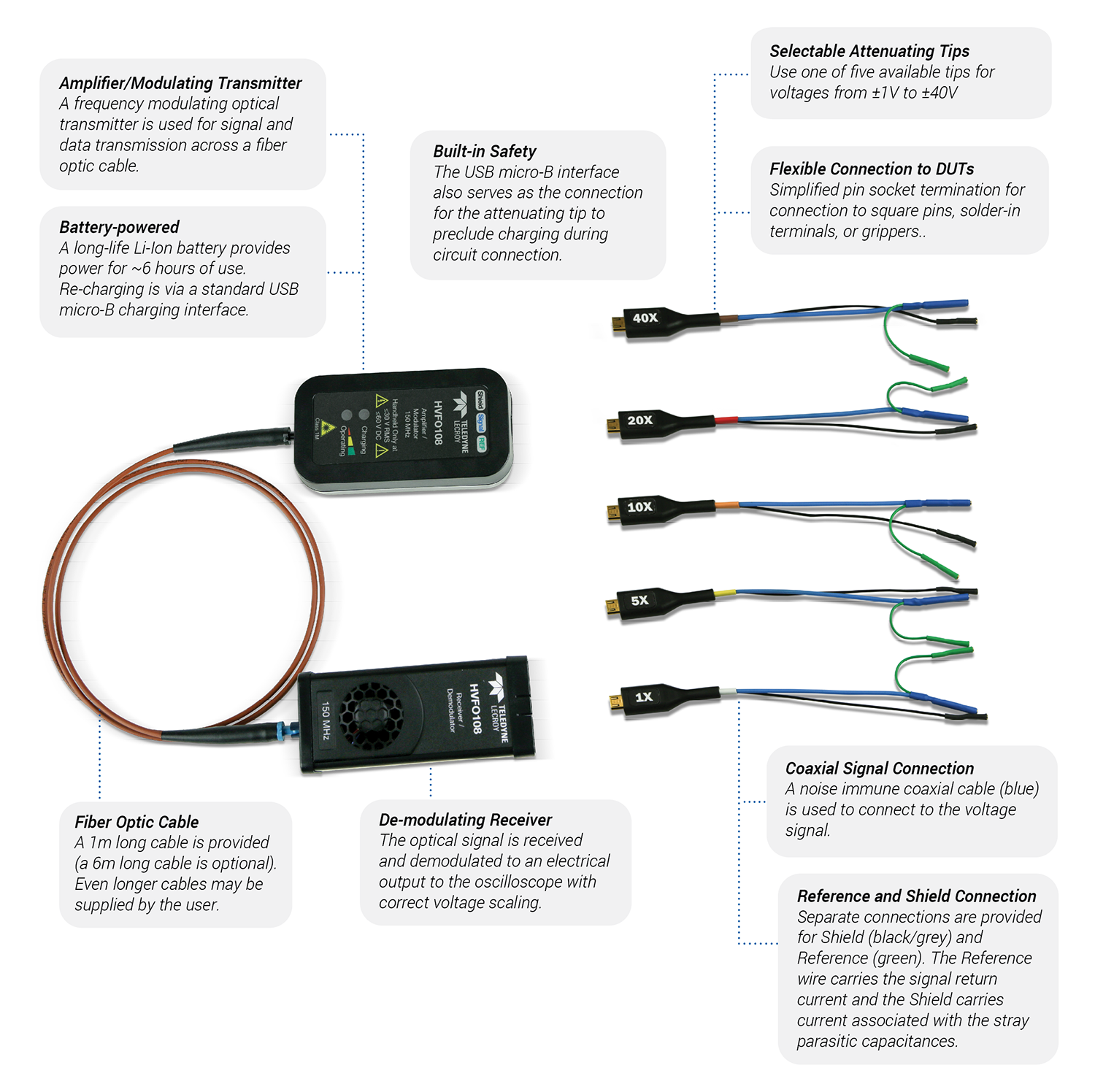

光電隔離最佳
探頭尖端和示波器輸入之間的光學隔離減少了DUT的不利負載，提供了忠實的脈沖響應，并增加了對測量的信心。可以確保抵御危險的高壓電平的安全，并且可以避免示波器的不安全“浮動”。
出色的噪聲和抑制
盡管電路中其他地方存在較高的dV / dt或dA / dt事件，但較高的CMRR（140 dB）仍可更精確地表示被測信號。測試引線經過優化，以限制環路電感和輻射拾取。尖端衰減針對各種信號幅度進行了優化。
| HVFO103-高壓光纖探頭，帶寬為60 MHz。包括軟手提箱。需要衰減尖端（單獨訂購）。包括數量。1 1m光纖電纜。 有限的可用率 |
| HVFO108-高壓光纖探頭，帶寬為150 MHz。包括軟手提箱。需要衰減尖端（單獨訂購）。包括數量。1 1m光纖電纜。 |
| HVFO100-1X-TIP-U -HVFO10X +/- 1V（1x衰減）通用吸頭配件 |
| HVFO100-5X-TIP-U -HVFO10X +/- 5V（5x衰減）通用吸頭配件 |
| HVFO100-10X-TIP-U -HVFO10X +/- 10V（10倍衰減）通用吸頭配件 |
| HVFO100-20X-TIP-U -HVFO10X +/- 20V（20x衰減）通用吸頭配件 |
| HVFO100-40X-TIP-U -HVFO10X +/- 40V（40x衰減）通用吸頭配件 |
| HVFO103-XMITTER -HVFO103備用放大器/調制變送器 有限可用性 |
| HVFO-1M-FIBER -HVFO 1m光纖電纜附件 |
| HVFO-2M-FIBER -HVFO 2m光纖電纜附件 有限可用性 |
| HVFO-6M-FIBER -HVFO 6m光纖電纜附件 |
