力科WaveMaster 8000HD 系列高帶寬高精度示波器-云帆興燁
型號：WaveMaster 8000HD 系列
力科WaveMaster 8000HD 系列高帶寬高精度示波器，12位高精度、跨層分析和無與倫比的調試功能與針對PCIe和USB-C測試的新串行數據分析包相結合。
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
串行數據總線的速度不斷提高 - PCI Express 6.0 提供每秒 64 GT/s的數據速率，而 USB4 v2.0規范提供80 Gbps的數據速率。這兩個新標準都使用多級脈沖幅度調制 (PAM) 信號。速度的提高和多級調制信號的使用需要更高帶寬和分辨率的示波器。串行數據鏈路的復雜性也在增加，需要使用動態鏈路均衡、協商、訓練和握手操作來建立和維持最高傳輸速率。其中一些操作是使用物理層信號和協議通信的組合通過并行低速串行數據鏈路執行的。
1?
更高的帶寬、分辨率和存儲深度滿足串
行數據技術不斷變化的需求

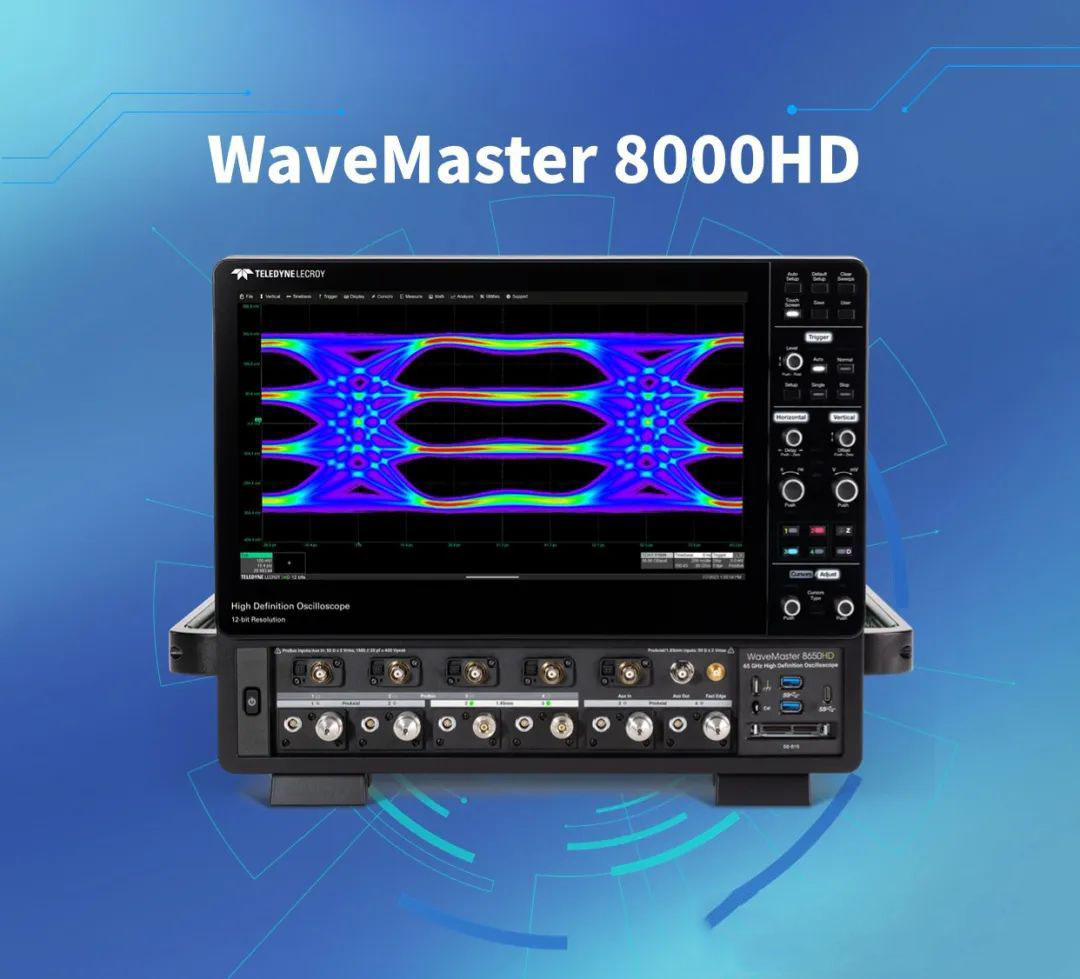

新型 WaveMaster 8000HD 系列高帶寬示波器為下一代串行數據技術（如 PCIe 6.0 和 USB4 v2.0）提供卓越的信號表征性能。與前代示波器相比， WaveMaster 8000HD 的帶寬和采樣率增加了一倍多，與競爭對手的示波器相比，提供四倍以上的分辨率和存儲深度 — 全帶寬和采樣率下業界領先的 12 位分辨率以及高達 8 Gpts 的存儲深度。12 位分辨率分別為 USB4 v2.0 和 PCIe 6.0 中使用的多級 PAM3 和 PAM4 信號提供了出色的信號表征，8 Gpts 顯著增強了鏈路協商問題的調試。
2?
支持嵌入式系統調試的專有功能
WaveMaster 8000HD還提供多種獨特的功能，以滿足復雜鏈路和高速嵌入式系統調試的需求。WaveMaster 8000HD 用戶可以：

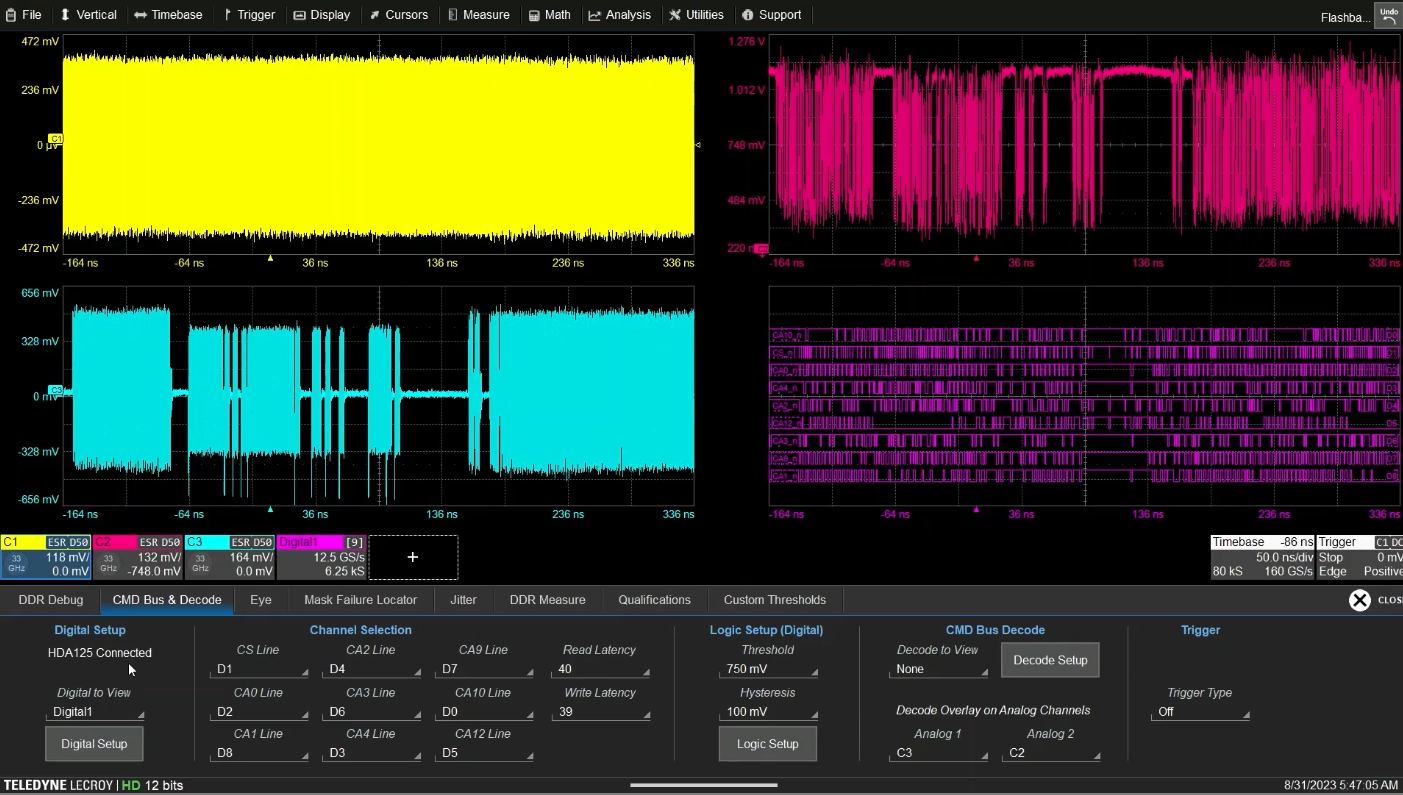

使用CrossSync PHY 跨層分析將WaveMaster 8000HD 示波器與PCIe 或USB 協議分析儀的功能無縫結合，以提供對高速鏈路行為的獨特洞察。 使用特勵達力科提供的幾乎所有 50 Ω 或 1 MΩ 耦合探頭（包括無源探頭和電流探頭）輕松捕獲串行數據低速邊帶信號、鏈路訓練和協商、電源軌以及其它相關信號。 利用 20 多個低速串行觸發解碼工具 — 從而更輕松地在同一示波器上執行低速和高速調試。 使用 WaveMaster 8000HD 示波器內置的高達 500 MHz的數字通道捕獲數字信號，并可選添加 HDA125 高速數字分析儀以數字方式采集高達 6 Gb/s 的信號 — 特別是對于 DDR 內存信號采集、解碼和讀/寫分離非常有用，這是DDR 調試和合規性測試的一部分。 使用高達 8 Gpts 的存儲深度在超長采集時間內觀察和調試鏈路錯誤。
3?
用于表征和合規性測試的完整串行數據
專業工具

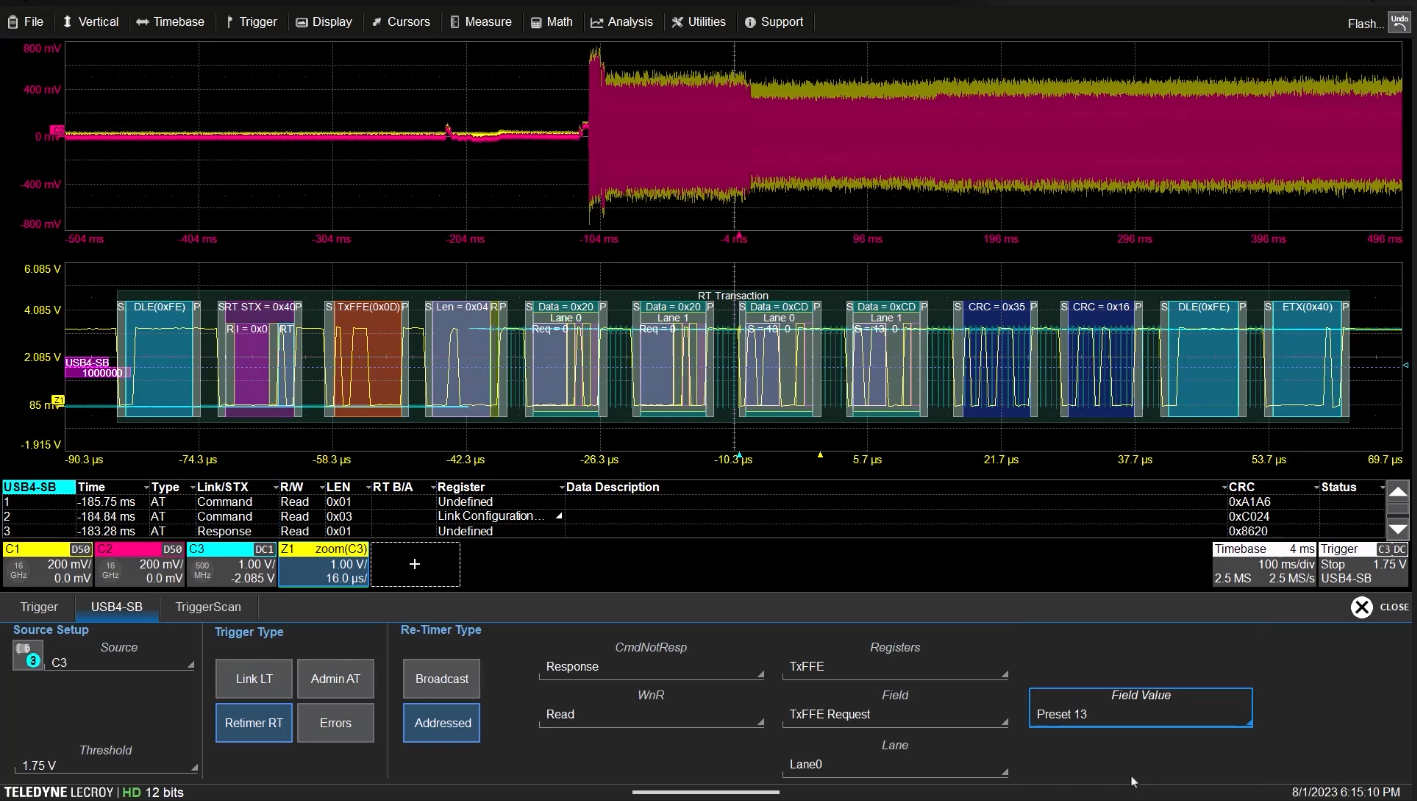

新型 WaveMaster 8000HD 示波器還為下一代串行數據技術表征和一致性驗證提供全面的串行數據專業知識。新的 SDA Expert 軟件通過增加針對 PCIe、USB、DisplayPort等的專用分析提供簡化的專業分析，并包含強大的 PAM 和NRZ眼圖、抖動和鏈路分析工具。QualiPHY測試軟件包為復雜的高速串行數據接口提供簡單的自動化一致性測試。所有這些串行數據測試功能對于下一代串行總線 PCIe 6.0、USB4、USB4 v2.0 和 DisplayPort over USB-C特別有用。
4?
特勵達力科示波器推動行業創新
Marvell系統工程副總裁Vivek Khanzode“人工智能 (AI)、高性能計算和普適計算正在推動行業 I/O 需求的空前增長，這得益于信號傳輸速度和復雜性不斷提高的串行數據鏈路，如 PCI Express 6.0 和 USB4 v2.0，特勵達力科的解決方案對于推動這些市場快速創新的生態系統至關重要?！?/p>
5?
WaveMaster 8000HD加速串行數據
的分析
