力科WaveMaster 8Zi-B 示波器-云帆興燁
型號：WaveMaster 8Zi-B
WaveMaster 8Zi-B 集合了最高帶寬 (30 GHz) 和采樣率 (80 GS s) ，具有高級的信號保真性能以及全部4個輸入通道上每通道20 GHz的帶寬?？梢赃x擇4-30GHz全帶寬范圍內的不同模塊進行升級。X-Stream II架構在各
帶寬 4 GHz - 20GHz
最大采樣率 80 GS/s 采樣率
分辨率 8 bit
輸入通道 4
內存 32 Mpts – 512天內 Mpts
最大內存 512 Mpts
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
主要功能
高達 20 GHz 的帶寬和 80 GS/s 的采樣率
最先進的示波器用戶界面
業界唯一真正的硬件 14.1 Gb/s 串行觸發
低抖動測量本底和出色的時基穩定性
全套串行數據分析、調試、驗證和合規工具
集成 50 Ω 和 1 MΩ 輸入，實現真正的連接和探測靈活性
集成標準和自定義測量和數學函數，提供無與倫比的分析能力
多通道串行數據眼圖、抖動和串擾分析
實時去嵌入、仿真和均衡
自動化一致性測試
Teledyne LeCroy 的 QualiPHY 軟件可以輕松執行自動化一致性測試，并針對各種串行標準生成全面的測試報告，包括：
PCI Express（1.0、2.0、3.0）
USB1、USB2、USB 3.0、USB 3.1
DDR2、DDR3、DDR4、DDR5、LPDDR2、LPDDR3、LPDDR4、LPDDR4X
SAS2、SAS3、SATA
MIPI D-PHY、MIPI M-PHY
10/100/100 BASE-T、10GBASE-T、10GBASE-KR、SFI
HDMI 1.4、HDMI 2.0、顯示端口 1.2
MOST50、MOST150、BroadR-Reach
杰出的性能
具有高達 30 GHz 帶寬和 80 GS/s 采樣率、低噪聲、杰出的時基穩定性和14.1 Gb/s串行觸發的WaveMaster 8Zi-B，可以高保真的采集到現在的高速信號。
高級波形處理
帶有 3.1 GHz 4 核 CPU 和高達 32 GBRAM 的強大PC可以更快的處理波形。用戶自定義函數和測量是標配的的，或者通過無縫集成的外部環境如MATLAB 來實現。

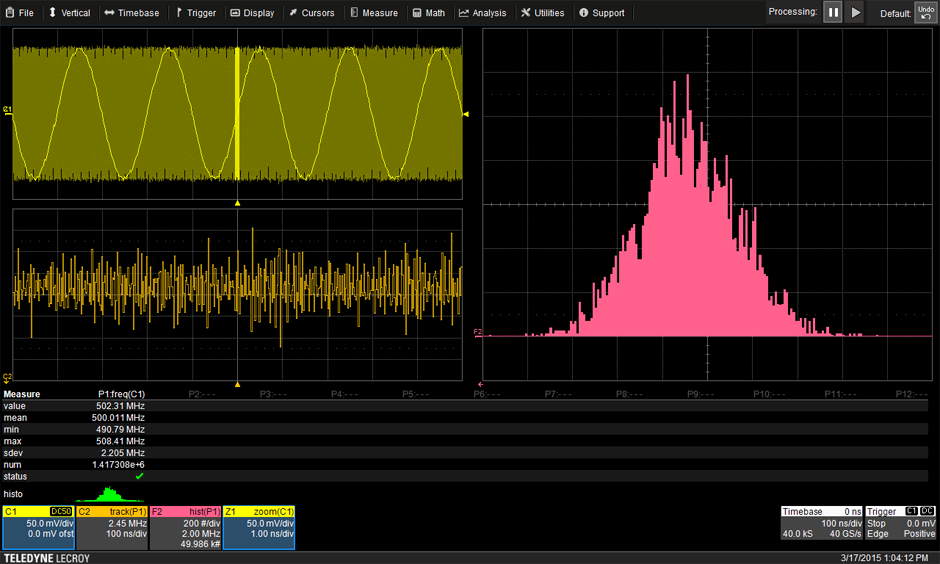

最高級的用戶界面
力科的 MAUI用戶界面將示波器最深處的測量工具呈現在你的指尖下，結合15.3"的高清觸摸屏，使高級分析更容易設置和使用，平鋪式菜單結構將常用的工具放在了最容易找到的地方，復雜的多柵格顯示更容易設置，垂直、水平和采集設置不會遮擋波形顯示。
完整的描述一致性測試和調試
WaveMaster 8Zi-B 提供非常強大的分析工具。SDAlll-CompleteLinQ 可以顯示4路信號的眼圖和抖動分解。EyeDrll 和 VirtualProbe 使用 S參數分析通道互連。Crosstalk工具可用于分析幅度噪聲。QualiPHY軟件能夠簡化和自動進行一致性測試，并且生成報告。
