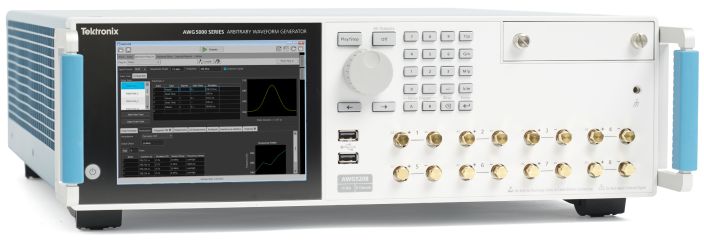

泰克任意波形發生器
型號：AWG5200
泰克任意波形發生器AWG5200最清晰信號、可擴展性和向后代碼兼容性，所有這些都可通過更低的每通道成本實現。
內采樣率高達 10 GS/s（采用 2x 內插）
2 通道、4 通道和 8 通道配置
-70 dBc 無雜散動態范圍
16 位垂直分辨率
每條通道 2 G 樣點波形存儲深度
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
在一臺儀器中為生成復雜的 RF 信號提供完整的解決方案
直接生成載波高達 4 GHz 的信號，而不需要外部 RF 轉換
模擬真實世界對高速數字?jǐn)?shù)據流的模擬影響
生成高精度 RF 信號
無雜散動態范圍性能好于 -70 dBc
創建長的復雜波形，而不會犧牲信號帶寬
高達 2 G 樣點的波形內存，支持以 5 GS/s 采樣率播放長達 400 ms 的數據，及以 2.5 GS/s 采樣率播放長達 800 ms 的數據
多機同步，實現多通道高速 AWG 系統
無需外部電腦支持即可實現所有操作
內置顯示器和按鈕可以直接從 AWG 前面板上迅速選擇、編輯、播放波形，觸發事件
通過回放捕獲信號功能，模擬真實世界環境
可以在 AWG 上播放、編輯或重新采樣使用示波器或?qū)崟r頻譜分析儀捕獲的波形
平滑地從信號模擬過渡到真實世界測試環境
從第三方工具導入的矢量波形，如 MATLAB
應用
為通信和國防電子測試生成 RF/微波波形
直接輸出高達 4 GHz 的 RF 信號
尖端電子、物理和化學研究
高速度低抖動信號源生成唯一指定的模擬信號、快速脈沖、數據流和時鐘
| 型號 | 模擬通道 | 垂直分辨率 | 模擬帶寬 | 輸出頻率 | 最大采樣率 |
|---|---|---|---|---|---|
| AWG5202 | 2 | 16 位 | 2 GHz（在 -3 dB x 的情況下） | 直接直流輸出：1.5Vp-p 差分 /// 直接交流輸出：-17 至 -5 dBm 單端，BW 10MHz 至 2GHz（標準）/// 交流安培輸出：-85 至 +10 dBm 單端，BW 10MHz 至 2GHz（可選） | 1.5 KS/s – 10 GS/s (4 GHz) |
| AWG5204 | 4 | 16 位 | 2 GHz（在 -3 dB x 的情況下） | 直接直流輸出：1.5Vp-p 差分 /// 直接交流輸出：-17 至 -5 dBm 單端，BW 10MHz 至 2GHz（標準）/// 交流安培輸出：-85 至 +10 dBm 單端，BW 10MHz 至 2GHz（可選） | 1.5 KS/s – 10 GS/s (4 GHz) |
| AWG5208 | 8 | 16 位 | 2 GHz（在 -3 dB x 的條件下） | 直接直流輸出：1.5Vp-p 差分 /// 直接交流輸出：-17 至 -5 dBm 單端，BW 10MHz 至 2GHz（標準）/// 交流安培輸出：-85 至 +10 dBm 單端，BW 10MHz 至 2GHz（可選） | 1.5 KS/s – 10 GS/s (4 GHz) |
